Soft_timer

Библиотека для создания отложенных или регулярных задач. More...

Data Structures
struct	soft_timer_init_struct
	Структура для инициализации soft_timer. More...
struct	soft_timer_handler_struct
	Внутренняя структура soft_timer. More...
struct	soft_timer_class_struct
	Верхнеуровневая структура soft_timer, с которой предстоит работать. More...

Enumerations
enum	soft_timer_mode_enum { SOFT_TIMER_EXEC_WHILE_MODE , SOFT_TIMER_EXEC_IRQ_MODE }
	enum режимов исполнения soft_timer More...

Functions
void	soft_timer_init (soft_timer_init_struct *init_struct, soft_timer_class_struct **soft_timer_obj)
	Функция инициализции soft_timer.
int	create_soft_timer (soft_timer_class_struct *soft_timer_obj, soft_timer_handler_t handler, void *p, bool repeat, bool delete_on_completion, soft_timer_mode_enum handler_exec_mode)
	Функция создания нового soft_timerа
bool	remove_soft_timer (soft_timer_class_struct *soft_timer_obj, int instance)
	Функция удаления soft_timerа
bool	stop_soft_timer (soft_timer_class_struct *soft_timer_obj, int instance)
	Функция остановки soft_timerа
bool	start_soft_timer (soft_timer_class_struct *soft_timer_obj, int instance, uint32_t time_ms)
	Функция запуска soft_timerа
void	soft_timer_tick_exec (soft_timer_class_struct *soft_timer_obj)
	Функция тика soft_timer. Эту функцию нужно вызывать в прерывании таймера (или SysTick()) для работы soft_timer.
void	timer_owerflow (soft_timer_class_struct *soft_timer_obj)
	Функция переполнения таймера.
bool	soft_timer_is_run (soft_timer_class_struct *soft_timer_obj, int instance)
	Функция получения статуса soft_timerа.

Detailed Description

Библиотека для создания отложенных или регулярных задач.

• Softtimer_controller - это инициализированная структура soft_timer_class_struct
• Soft_timer - одна из задач внутри soft_timer_controller, которых может быть создано до timer_size
  Примерно как выполнение задач в прерывании по таймеру, только здесь задачи могут добавляться и удаляться динамически во время исполнения кода.

  Вот пример использования Softtimer. Все примеры здесь для миллисекундного таймера.
  Softtimer_controller состоит из правильно инициализированной структуры soft_timer_class_struct. (Шаги 1-3)
  Таких структур может быть несколько, но обычно достаточно одного миллисекундного таймера.
  После этого внутри этой структуры можно создавать до timers_size soft_timer. (Шаги после 4-..)

1. Создать структуру soft_timer_init_struct. Например

   soft_timer_init_struct init_ms_timer_struct = {
       .tick_step_us = 1000,
       .timers_size = 50,
       .GetTick = HAL_GetTick,
       .StartTickTimer = 0,
       .StopTickTimer = 0,
       .isTimerEnable = 0
   };

2. Создать указатель на soft_timer_class и инициализировать класс

   soft_timer_class_struct *ms_timer_obj;
   soft_timer_init(&init_ms_timer_struct, &ms_timer_obj);

3. Добавить исполнение тика soft_timer. Обычно он исполняется в SysTick() или в прерывании по таймеру, если требуется таймер с шагом не в 1мс

   //stm32**xx_it.c
   uint32_t global_time_overflow = 0;
   extern soft_timer_class_struct *ms_timer_obj;
   void SysTick_Handler(void)
   {
       if (HAL_GetTick() == 0)
       {
           global_time_overflow++;
           timer_owerflow(ms_timer_obj);
       }
       if (ms_timer_obj)
           soft_timer_tick_exec(ms_timer_obj);
   }

   Инициализация окончена. Теперь можно управлять отдельными soft_timer.
4. Создаем функцию, которую хотим вызывать.
   Она должна иметь формат soft_timer_handler_t. Внутрь функции будет передан объект таймера, номер soft_timer и указатель на параметр p.

   void soft_timer_callback(soft_timer_class_struct* soft_timer_obj, int timer_instance, void* p)
   {
       foo();
   }

5. Создаем новый soft_timer

   uint8_t timer_instance = create_soft_timer(ms_timer_obj, soft_timer_callback, p, true, false,SOFT_TIMER_EXEC_IRQ_MODE);

   Он вернет нам uint8_t переменную с номером этого soft_timerа, по которому мы будем обращаться к нему дальше.
   В аргументы передаем

   Parameters

   soft_timer_obj	Указатель на soft_timer
   handler	Указатель на функцию
   p	Указатель на параметр (если надо)
   repeat	Повторять ли вызов
   delete_on_completion	Удалить ли soft_timer после исполнения
   handler_exec_mode	Режим исполнение (в While или IRQ) soft_timer_mode_enum

6. Запускаем таймер


   start_soft_timer(ms_timer_obj, timer_instance, 10000); //Запуск таймера на 10 сек

   В аргументы передаем

   Parameters

   soft_timer_obj	Указатель на soft_timer
   timer_instance	Номер soft_timer
   time_ms	Время в тиках таймера (для миллисекундного таймера это 1мс)

7. Через данное количество времени будет вызвана функция soft_timer_callback.
   Если repeat = true, то таймер запустится снова, если нет, то остановится.
   Если delete_on_completion = true, то таймер будет удален.
8. soft_timer можно остановить вручную.

   stop_soft_timer(ms_timer_obj, timer_instance); // Остановка таймера

   Также soft_timer можно удалить и получить статус

   See also

   remove_soft_timer

   soft_timer_is_run

Enumeration Type Documentation

soft_timer_mode_enum

enum soft_timer_mode_enum

enum режимов исполнения soft_timer

Enumerator
SOFT_TIMER_EXEC_WHILE_MODE	В этом режиме soft_timer будет исполнен внтури while(1). Для этого в while() должна быть добавлена функция sheduller_exece();
SOFT_TIMER_EXEC_IRQ_MODE	В этом режиме soft_timer будет исполнен внтури прерывания. Для мс таймера это SysTick_Handler() Warning Если выбрать режим IRQ и добавить HAL_Delay(), он станет ждать SysTick() внутри прерывания SysTick и повиснет. Кроме того, не стоит на долго держать процессор в прерывании, потому что могут потеряться другие прерывания.

Function Documentation

create_soft_timer()

int create_soft_timer	(	soft_timer_class_struct *	soft_timer_obj,
		soft_timer_handler_t	handler,
		void *	p,
		bool	repeat,
		bool	delete_on_completion,
		soft_timer_mode_enum	handler_exec_mode )

Функция создания нового soft_timerа

Parameters

soft_timer_obj	Указатель на объект soft_timer
handler	Указатель на функцию, которую нужно вызвать
p	Указатель на параметр, который нужно передать внутрь функции
repeat	Повторять ли вызов
delete_on_completion	Удалить таймер после выполнения
handler_exec_mode	Выполнение таймера в прерывании или в while(1). Проще и удобнее в прерывании, но delay повесит систему. В таком случае можно использовать while

Returns

Номер soft_timer

Here is the caller graph for this function:

remove_soft_timer()

bool remove_soft_timer	(	soft_timer_class_struct *	soft_timer_obj,
		int	instance )

Функция удаления soft_timerа

Parameters

soft_timer_obj	Указатель на объект soft_timer
instance	Номер soft_timerа

Returns

true если таск удален

Here is the caller graph for this function:

soft_timer_init()

void soft_timer_init	(	soft_timer_init_struct *	init_struct,
		soft_timer_class_struct **	soft_timer_obj )

Функция инициализции soft_timer.

Parameters

init_struct	Структура с настройками
soft_timer_obj	Указатель на указатель на класс soft_timer

soft_timer_is_run()

bool soft_timer_is_run	(	soft_timer_class_struct *	soft_timer_obj,
		int	instance )

Функция получения статуса soft_timerа.

Parameters

soft_timer_obj

Указатель на объект soft_timer

Returns

true если таск работает, иначе false

Here is the caller graph for this function:

soft_timer_tick_exec()

void soft_timer_tick_exec

(

soft_timer_class_struct *

soft_timer_obj

)

Функция тика soft_timer. Эту функцию нужно вызывать в прерывании таймера (или SysTick()) для работы soft_timer.

Parameters

soft_timer_obj

Указатель на объект soft_timer

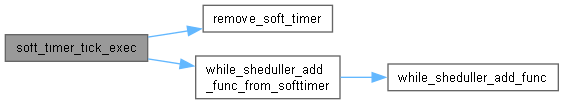

Here is the call graph for this function:

start_soft_timer()

bool start_soft_timer	(	soft_timer_class_struct *	soft_timer_obj,
		int	instance,
		uint32_t	time_ms )

Функция запуска soft_timerа

Parameters

soft_timer_obj	Указатель на объект soft_timer
instance	Номер soft_timerа
time_ms	Время в тиках таймера

Returns

true если таск запущен

Here is the caller graph for this function:

stop_soft_timer()

bool stop_soft_timer	(	soft_timer_class_struct *	soft_timer_obj,
		int	instance )

Функция остановки soft_timerа

Parameters

soft_timer_obj	Указатель на объект soft_timer
instance	Номер soft_timerа

Returns

true если таск остановлен

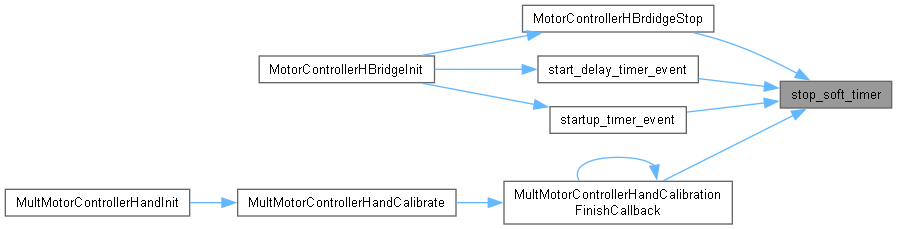

Here is the caller graph for this function:

timer_owerflow()

void timer_owerflow

(

soft_timer_class_struct *

soft_timer_obj

)

Функция переполнения таймера.

Parameters

soft_timer_obj

Указатель на объект soft_timer
