Ресивер: описание команд и запросов параметров.

Receiver ссылка на топик
В UBI есть два типа запросов:

• Запрос параметра
• Команда
  • Базовая команда (main receiver)
  • Специфичная для устройства команда (custom receiver) (Может не быть совсем)

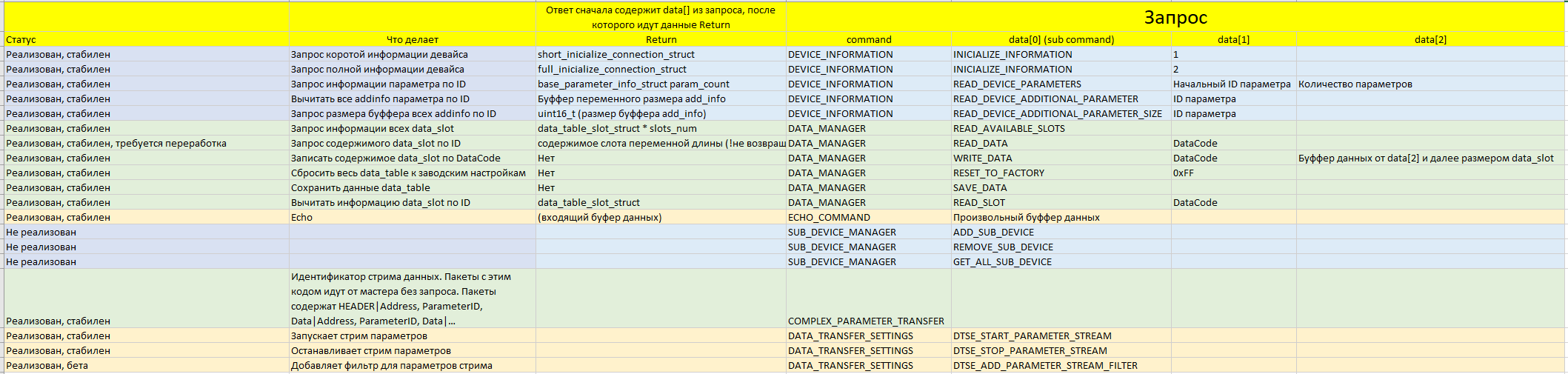

Список базовых команд

Эту картинку можно посмотреть как эксель в !documentation/Список команд.xlsx, либо открыть в отдельном окне. Отправив команду, программа попадает в DeviceMainReceiver(). Там можно посмотреть граф вызываемых функций в соответствии с картинкой выше.

Attention

Общий принцип:
Базовая структура команды запроса: command - комманда, data[0] - подкомманда, data[1] - аргумент, data[2] - аргумент(иногда).
Возвращается обратно буффер data из прошлой строчки и после этого запрашиваемая структура/структуры.

Warning

Исключение для команды DATA_MANAGER : READ_DATA. В этом случае data[1] = DataCode, но он не возвращается, только data[0].
Исправление этой ошибки запланировано

Весь список базовых команд находится в Command_enum. Вот подробное описание каждой команды: (пока что не все команды описаны)
switch(command)

1. DEVICE_INFORMATION - Запрос базовой информации девайса
   data[0] содержит тип запроса базовой информации в соотетствии с DeviceInformationCommand_enum.
   switch(data[0])
   1. INICIALIZE_INFORMATION - Запрос базовой информации устройства
      Входящие параметры:

      Parameters

      data[1]

      Если 1, то ответ short_inicialize_connection_struct, если 2, то full_inicialize_connection_struct

      Returns

      data[0] INICIALIZE_INFORMATION

      data[1] 1 или 2 (в зависимости от запроса)

      data[2:2+sizeof(short_inicialize_connection_struct)] или data[2:2+sizeof(full_inicialize_connection_struct)] - структура с информацией об устройстве


   2. READ_DEVICE_PARAMETERS - Запрос параметров устройства. Возвращает base_parameter_info_struct всех параметров
      Входящие параметры:

      Parameters

      data[1]	ID параметра, с которого начинаем вычитывать
      data[2]	Количество параметров Выходные параметры:

      Returns

      data[0] READ_DEVICE_PARAMETERS

      data[1] param_start_index (ID параметра, с которого начинаем вычитывать)

      data[2] param_count (количество параметров)

      data[3:3+sizeof(base_parameter_info_struct)*param_count] - буффер с параметрами


   3. READ_DEVICE_ADDITIONAL_PARAMETER - Запрос дополнительных параметров устройства
      Входящие параметры:

      Parameters

      data[1]

      ID параметра, с которого начинаем вычитывать Выходные параметры:

      Returns

      data[0] READ_DEVICE_ADDITIONAL_PARAMETER

      data[1] paramID (ID параметра)

      data[2 : 2 + (addInfoNum*sizeof(base_parameter_addinfoseg_struct)] - буффер с дополнительными параметрами


   4. READ_DEVICE_ADDITIONAL_PARAMETER_SIZE - Запрос размера буффера всех дополнительных параметров устройства
      Входящие параметры:

      Parameters

      data[1]

      ID параметра Выходные параметры:

      Returns

      data[0] READ_DEVICE_ADDITIONAL_PARAMETER_SIZE

      data[1] paramID (ID параметра)

      data[2 : 3] uint16_t размер буффера для всех addinfo


   5. Custom_device_information_command - TODO


2. DATA_MANAGER - Работа с Data_slots
   DataCode слота можно посмотреть здесь data_table_slots_code_enum
   data[0] содержит тип запроса data slot информации в соотетствии с DataManagerCommand_enum.
   1. READ_AWAILABLE_DATA_SLOTS - Запрос всех доступных data slot (todo сделать запрос не всех, как в параметрах). Возвращает структуры data_table_slot_struct по количеству слотов
      Выхдные параметры:

      Returns

      data[0] READ_AWAILABLE_DATA_SLOTS

      data[2 : 2 + sizeof(data_table_slot_struct) * slots_num] - структура с информацией о data_slot

   2. READ_DATA - Чтение данных из data slot (data[1] не возращается)
      Входящие параметры:

      Parameters

      data[1]

      DataCode


      Выходные параметры:

      Returns

      data[0] READ_DATA

      data[1 :] Буффер данных data_slot размера data_table_slot_struct.data_size


   3. WRITE_DATA - Запись данных в data slot по DataCode
      Входящие параметры:

      Parameters

      data[1]

      DataCode Выходные параметры:

      Returns

      data[0] WRITE_DATA

      data[1 : ] Буффер данных data_slot размера data_table_slot_struct.data_size


   4. RESET_TO_FACTORY - Сброс данных к заводским настройкам
      Входящие параметры:

      Parameters

      data[1]

      0xFF (подтверждение сброса)

   5. SAVE_DATA - Сохранение данных в флеш

   6. READ_SLOT - Чтение данных из data slot по DataCode
      Входящие параметры:

      Parameters

      data[1]

      DataCode Выходные параметры:

      Returns

      data[0] READ_SLOT

      data[1] DataCode

      data[2 : 2 + sizeof(data_slot_struct)] - структура с информацией о data_slot




3. (!NOT IMPLEMENTED) WRITE_FW_COMMAND - Запись команды во флеш
4. (!NOT IMPLEMENTED) DEVICE_ACCESS_COMMAND - Управление доступом к устройству
5. ECHO_COMMAND - Эхо команда Входящие параметры:

   Parameters

   data[]

   массив данных данных Выходные параметры:

   Returns

   data[] массив данных данных


6. (!NOT IMPLEMENTED) SUB_DEVICE_MANAGER - Управление поддевайсами
7. (!NOT IMPLEMENTED) GET_DEVICE_STATUS - Получение статуса устройства
8. DATA_TRANSFER_SETTINGS - Настройка передачи данных
9. COMPLEX_PARAMETER_TRANSFER - Передача сложных параметров
10. (!NOT IMPLEMENTED) POWER_CONTROL - Управление питанием
11. (!NOT IMPLEMENTED) PROTOCOL_PING - Проверка протокола

Специфичные для устройства команды

Для того, чтобы добавить custom receiver,

1. Нужно написать функцию обработчика custom command. Например:

   void custom_receiver_callback(ubi4_bus_protocol_obj_struct* protocol_str, protocol_receive_struct receive_str)
   {
       if(receive_str.request_type == BPRT_COMMAND) // Проверяем, что это команда (по идее так и должно быть, но проверить не помешает)
       {
           if(receive_str.command == 13) // Проверяем, что это наша команда. Нумерация команд единая с @ref Command_enum, так что номер принимаемой команды не может пересекаться с базовыми командами
           {
               // Здесь реализуем логику обработки команды, например работа с буфером
               if(receive_str.data_buf[0] != 10 && receive_str.size > 10) return; // Работаем с принятыми данными. В data_buf лежат данные, а size - их размер.

               // Если нужно отправить ответ на команду, то делаем так:
               // Выделяем память под данные, которые мы хотим отправить (если на команду ожидается ответ)
               base_protocol_data_segment_struct* data_segment = protocol_str->get_data_segment_func(protocol_str, 8);
               if(!data_segment) return; // Если память не выделена, то выходим

               // Заполняем данные
               data_segment->pData[0] = 0x11;
               data_segment->pData[1] = 0x22;
               data_segment->pData[2] = 0x33;
               data_segment->pData[3] = 0x44;

               data_segment->pData[4] = 0x55;
               data_segment->pData[5] = 0x66;
               data_segment->pData[6] = 0x77;
               data_segment->pData[7] = 0x88;

               // Отправка ответа на команду, если нужно
               if(protocol_str->protocol_answer_obj_data_func && receive_str.pack_info && data_segment)
                   protocol_str->protocol_answer_obj_data_func(protocol_str, receive_str.pack_info, data_segment);
           }
       }
   }

2. Инициализировать custom receiver

   void main()
   {
       set_device_custom_main_receiver(custom_receiver_callback);
   }

Работа с параметрами

Обращение к параметрам идет по локальным ID
Флаг того, что параметр нужно записать - 8 бит в байте с номером параметра. То есть 0x80 - записать, 0x00 - не записывать.
Например:

• 0x00 считать параметр 0
• 0x01 cчитать параметр 1
• 0x80 записать параметр 0
• 0x81 записать параметр 1

1. Чтение параметра Для того, чтобы прочитать параметр, нужно отправить команду с
   • request_type = PARAMETER (1)
   • wait_answer = 1
   • номером параметра в package_code.
2. Запись параметра Для того, чтобы записать параметр, нужно отправить команду с
   • request_type = PARAMETER (1)
   • номером параметра в package_code c 0x80
   • data[] с данными для записи.
